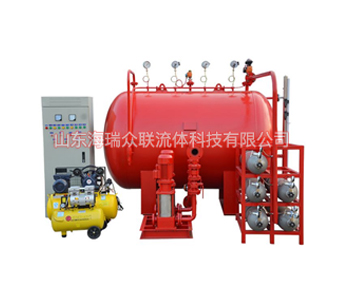

气体顶压供水设备

产品分类:

订购热线:

13295337707

产品详情

  产品简介

  消防气体顶压给水设备是山东海瑞众联流体科技有限公司根据消防要求自主开发的一套符合消防标准的高科技产品,完全符合国家消防行业标准GA30.4规定的十分钟火灾初期的灭火用水量和充实水柱的技术要求。该产品在结构上采取了标准化的设计,结构紧凑,使得安装维护更加简便,从而也减少了占地面积。其控制性能和可靠性能也有着显著提高。气体顶压给水设备

  适用范围

  该产品适用于写字楼、宾馆、体育馆、住宅小区、热电厂、仓库等公共建筑的消防给水系统。

  产品特点

  1.设备体积小,占地面积小,只有普通气压罐的1/3-1/2

  2.设计采用模块化,集装化设计,施工费用低

  3.灭火效果好,水量充沛

  4.设备运行稳定,供水压力恒定、使用维护方便

  5.安全性能好气瓶采用优质材料特殊工艺加工而成,安全耐用

  6.可靠性高采用微机控制技术和UPS技术,设备具有自诊断功能和手动、自动、联动功能和火灾报警、故障声光报警功能以及自动巡检功能。

  示意图

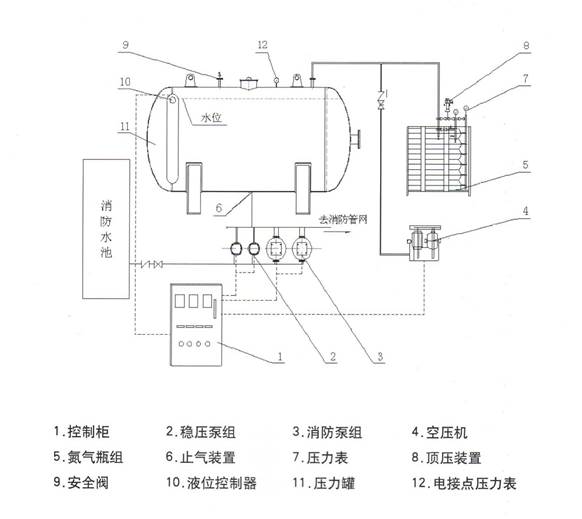

气体顶压供水设备示意图

  工作原理

  本设备主要有控制柜、稳压泵、稳压空压机、氮气瓶组,稳压泵、电接点压力表、顶压装置、气压罐、止气装置等设备组成。

  其特点在于:气压罐上接有稳压空压机,气压罐上还接有顶压装置,顶压装置接有高压气瓶组(放置在集装装置内),高压气瓶组上减压阀;气压罐通过止气装置接稳压泵机组,稳压机组接消防供水管。本装置的优点是气室采用高压气瓶单独设立,从而缩小了气压水罐的容积;压缩气体经减压后,实现了恒压供水。

  设备待机稳压运行:

  气压罐稳压

  该设备有检测系统实施定时循环检测,并反馈给微处理器。微处理器将检测值与设定值进行比较,并迅速发出动作指令起停水泵和空压机来保证罐内压力。

  首先,检测系统检测气压罐内压力值,当罐内压力下降到设定压力值下限时,系统再向液位控制器发出检测指令:

  ①当检测到此时水位低于设定水位高度时,立即向补水泵发出启动指令,水泵启动向气压罐内补水,当罐内水位达到设定值时水泵停止。此时系统再次检测气压罐内压力,当压力还是低于设定值时再启动稳压空压机向气压罐内补气以提高压力,当达到设定压力时停止稳压空压机。压力过高时有安全阀泻压。

  ②当检测到水位高于设定水位高度时,启动稳压空压机向气压罐内补气以提高压力,当达到设定压力时停止稳压空压机。

  设备工作稳压运行

  当火灾发生时,消防设备投入使用,水压迅速下降。当系统检测到气压罐内压力小于顶压装置设定的压力下限时,控制系统给顶压装置信号,顶压系统动作,气瓶组阀门打开,气瓶内的气体经减压进入气压罐中把罐内存储的水排出,保证了消防系统恒压供水。
