  产品概述:

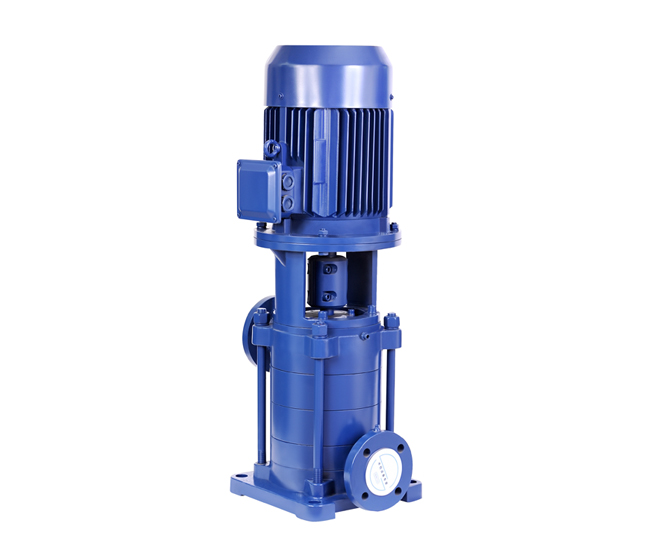

  高层建筑给水泵系立式单吸多级分段式离心泵,供输送常温清水及物理化学性质类似于清水液体。LG系列泵为立式安装,电机轴与泵轴通过爪型联轴器联接,其吸入口位于泵座上,吐出口位于后段上,呈180°水平方向布置,根据需要,吸入口和吐出口也可以呈0°、90°、270°布置,可根据扬程的需要选择水泵的级数,具有结构紧凑、噪声低、占地面积小的优点,主要应用于高层建筑供水,也可应用于厂矿、企业给水排水以及低压锅炉循环用水。

  LG型泵的主要零件有:泵座、中段、后段、叶轮、导叶套、导叶、后导叶、支座、电机座、轴、轴承、轴套、密封环、平衡鼓、平衡鼓套等。(25LG、32LG和40LG三种泵没有平衡鼓和平衡鼓套,而设有水封环,装在填料腔的底部)。泵座、中段、后段、叶轮、导叶套、导叶、后导叶、支座、电机座、轴套乙、密封环均为铸铁制成。泵轴为优质合金结构钢制成,中间有叶轮、轴套乙、平衡鼓、用键和小圆螺母固定在轴上组成转子部件,轴的下端装有轴套甲与滑动轴套相配合,轴的上端装有两个角接触球轴承,借以支承转子部件,泵轴的最上端与电机轴的下端通过爪型联轴器联接。密封装置采用软填料密封和机械密封。在采用软填料密封时,与之相摩擦的轴套丙为优质碳素钢制成,并经淬火处理,以增加面磨性。叶轮为铸铁制成,由于叶轮前后受压不等,必然存在轴向力,此轴向力绝大部分由平衡鼓来承担。(25LG、32LG和40LG则由水封环组成平衡管路承担),其余小部分残余轴向力由轴上端的两个角接触球轴承来承受,由平衡鼓和平衡鼓套组成的平衡装置,磨损后可以更换。在泵座、中段上分别装有密封环和口环、用以减少高压水漏回进水部分,密封环磨损后可更换。泵上端的角接触球轴承用钙基黄油润滑,下端的滑动轴承(轴瓦)以泵输送的液体润滑,泵的旋转方向,从电机端看为逆时针方向转动。

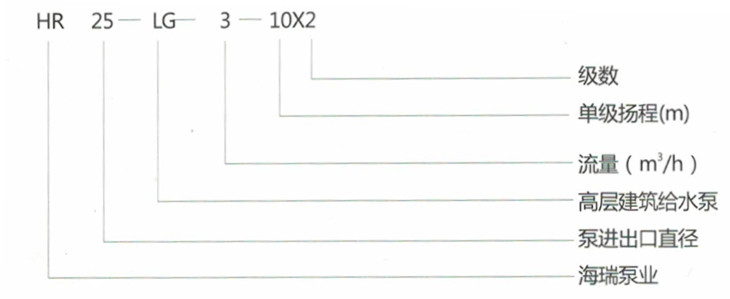

  型号意义:

HR DLG系列高层建筑给水泵


  产品特点:

  1.水力模型先进:效率高,性能范围广

  2.更少的运行、维修费用:采用优质机械密封,耐磨损、无泄漏、使用寿命长、故障率低、具有更少的运行维修费用。

  3.独特部件、降噪音:独特的水力部件设置,良好的过流性能,最大的减少流动噪音。

  4.立式结构,占地面积小。

  工作条件:

  LG型立式多级离心泵系统最高工作压力为2.4Mpa,即泵的吸入压力+泵扬程≦2.4MP,泵的静压试验压力3.6Mpa。

  订货时请注明系统工作压力,若泵系统工作压力超过2.4Mpa时,请在订货时予以说明,以便另行设计、制造。

  立式多级离心泵可输送≦105℃的清水或理化性质类似清水的其它液体。

  应用范围:

  主要应用于高层建筑供水,也可应用于厂矿、企业给排水以及低压锅炉循环用水。

  轴封采用填料或机械密封,后者为前者的改进型:采用不锈钢、钛化钨、氟橡胶等材料制成,耐高温,运行寿命长,无渗漏,对轴无磨损,保证工作环境整洁。

  叶轮及转动磨擦件均采用合金制造,耐腐蚀,不生锈,同时可避免产生锈水,堵塞喷淋等消防器件,延长了泵使用寿命。

  性能参数:

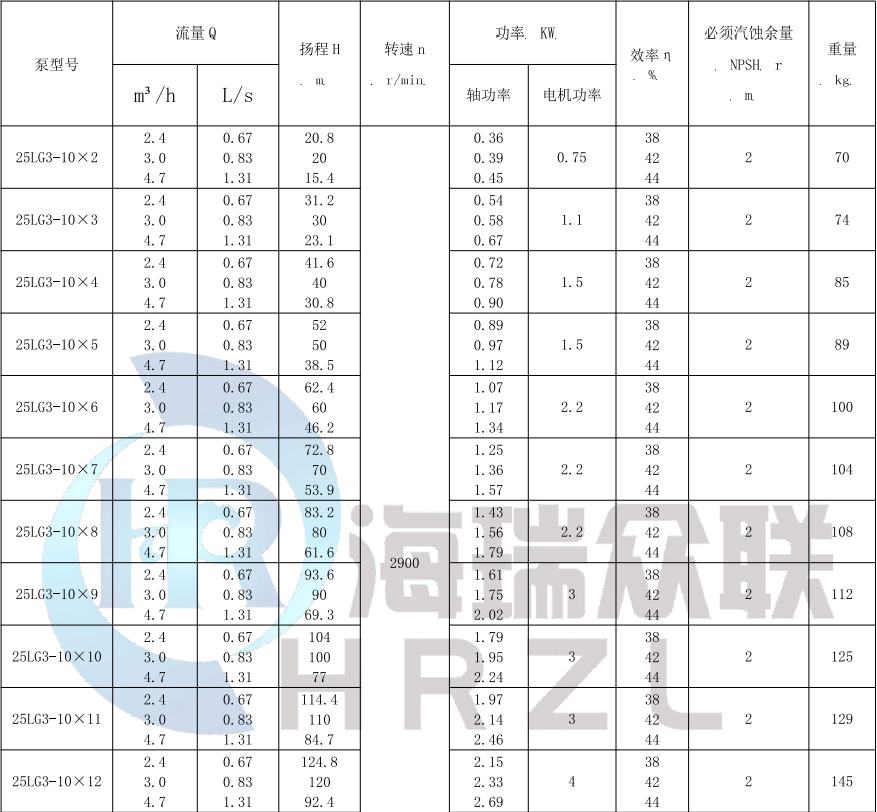

HR DLG系列高层建筑给水泵性能参数
HR DLG系列高层建筑给水泵性能参数
