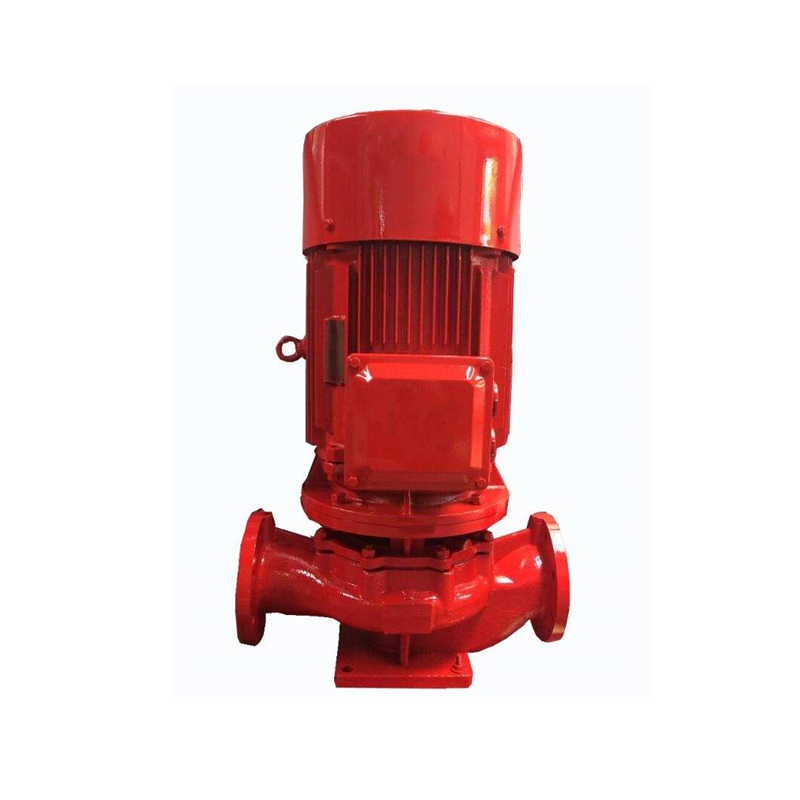

立式单级消防泵
  产品概述:

  XBD型消防泵分单吸单级和单吸多级分段式二种,供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统增压送水,也可应用于厂矿给排水。输送液体的流量范围为5~80L/S,压力范围为0.2~2.25MPa,配套功率范围为1.5~200KW,口径范围φ50~φ250mm。

  主要特点:

  1、消防泵结构紧凑、体积小、外形美观,其卧式结构决定安装占地面积小,其重心重合于泵脚中心,因而增强了泵的运行稳定性和使用寿命。

  2、消防泵吸入口和吐出口均水平方向,简化了管路的连接。

  3、多级式消防泵可根据需要,吸入口和吐出口可安装成同方向或90°180°、270°几个不同方向以满足不同的连接场合。

  4、消防泵压力可根据需要增减水泵级数并切割叶轮外径予以满足,而不改变安装占地面积,这是其他泵类所不具有的。

  5、消防泵转子具有较小的绕度,运行平稳、振动小、噪声低、使用寿命长。

  产品用途:

  XBD型消防泵主要用于消防系统管道增压送水。也可适用于工业城市给排水,高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合,代替了原IS型离心泵。

  结构说明:

  XBD-L立式单级单吸消防稳压泵由电机和泵两部分组成,泵和电机同轴,泵结构包括泵体、叶轮、泵盖、机械密封等部件组成。泵进、出口在同一水平轴线上,且口径规格相同,装卸极为方便,占地面积小。泵设有安装底座,便于安装,增加泵运行的稳定性。泵密封采用机械密封,具有密封可靠,无泄漏的特点。泵的轴向力由叶轮设平衡环来进行平衡。泵的进出口法兰按1.6MPa压力设计,管路配套方便。

  XBD-L立式单级单吸消防稳压泵由电机的泵两部分组成,电机为Y型三相异步电机,泵和电机采用联轴器连接,整体为刚性连接,使用时无需校正。泵由定子部分和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损,定子上装有密封环、平衡套等,磨损后可用备件更换。转子部分由轴、中轮。平衡鼓等组成。转子下端为水润滑轴承,上部为角接触球轴承,泵的轴向力绝大部分由平衡鼓来承担,其余小部分残余轴下向力由角接触球轴承来承受。进水段、中段和出水段的结合面用纸垫通过拉紧达到密封,用户可根据需要选择。
立式单级消防泵结构说明

  型号意义


立式单级消防泵型号意义

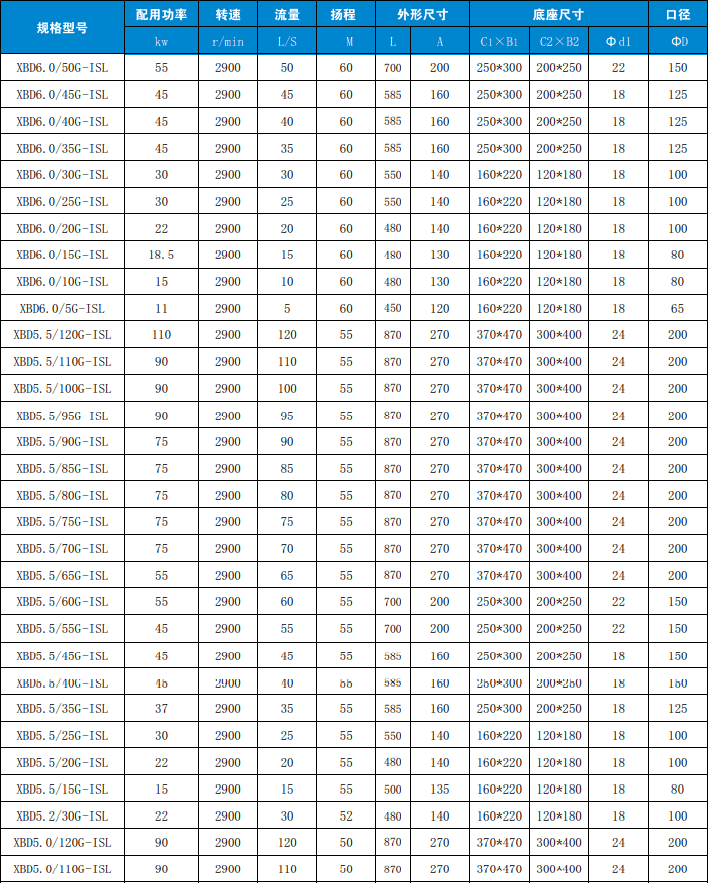

  部分性能参数

立式单级消防泵性能参数 立式单级消防泵性能参数
