产品简介

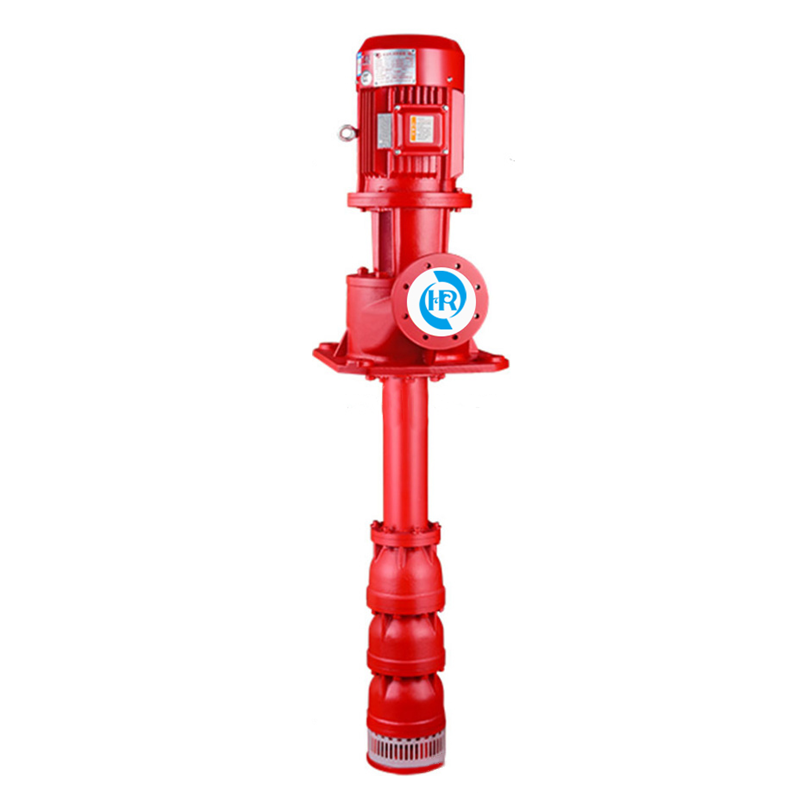

山东海瑞众联流体科技有限公司生产的XBD/G-HRZL型轴流深井消防泵(长轴深井消防泵、立式轴流深井消防泵、电动立式长轴涡轮消防泵、柴油机深井长轴消防泵)是在原HRZL/x立式长轴泵的安全可靠性和性能为前提,进行优化设计的立式长轴消防泵,特别适用于工矿企业的车间厂房消防给水,该泵的性能、技术条件等均符合国家新颁布的GB6245-2006《消防泵》标准的要求。产品经国家消防装备质量监督检测中心测试,并通过山东省新产品鉴定,获山东省消防产品认可证书。获得CNCA-C18-03:2014《强制性产品认证实施规则灭火设备产品》,CCCF-MHSB-08《强制性产品认证实施细则灭火设备产品消防给水设备产品(一)》检验合格等消防检验报告。
型号说明
XBD新系列立式长轴消防泵具有独特的优点:
1、引进先进的水利模型和机构设计,采用亚什兰工艺知芯、叶片流道部位环氧涂复等多重新工艺,零部件选材使用进口人本轴承减少轴承损耗,可承受120度高温;及德国伊格尔•博格曼机械密封,经久耐用防酸碱,效率高,使用寿命长。
2、采用甩砂环装置,迷宫式结构使砂粒无法进入轴承
3、采用非焊接一体铸造的不锈钢流道式叶轮、防缠绕设计无堵塞;精车精磨不锈钢泵轴,轴的径向跳动控制在美国标准0.13mm以内,泵运行平稳,噪音低。
4、选用QT450球墨铸铁及HT250等各种牌号的不锈钢耐腐蚀材料,以满足用户的各种特殊使用工况和技术要求。
5、产品效率高,水泵泵头完全浸入在液下,不存在自吸时间,水泵启动时,同步加压供水;
6、泵叶轮浸入水中,无需底阀、无需灌引水和轴真空可直接起动,非常方便可靠;3、直接安装在水池之上,仅两条支梁及槽钢梁支撑固定即可,无需吸水管路;
7、泵最大潜水及吸水高度可达十米左右,立式结构,占地面积小,基建投资少。
8、液下长度可依据水池深度定制,从而保证能抽到最低水位。
工作原理及结构说明
泵的工作原理:电机通过轴带动在液下工作的叶轮旋转,流体通过叶轮获得能量后经空间导叶转换方向,沿着内外管之间的流道,竖直上升,经出水弯管换成水平方向流出。
本泵是以中心旋转体和泵体两部分组成。其中旋转体部分是由叶轮、轴、套筒式刚性联轴器(联轴节和联轴套)、轴承、弹性柱销联轴器等组成。泵体部分的由滤网、空间导叶、外管、内管、橡胶轴承架、底座、出水弯管、轴承体、电机座等构成。
泵整个部分都与出水弯管连接在一起,通过底板固定,旋转体部件以上部的双滚动轴承、中间导轴承部件都与出水弯管连接在一起,通过底板固定。旋转体部件以上的双滚动轴承、中间导轴承部件和空间导叶内的下导轴承部件支撑。同时通过填料函侧面的润滑水接管注入清洁的润滑水(介质为清水时可取消内管),源源不断的沿着内管和轴之间的流道区润滑、冷却导轴承(PFC)..这是立式长轴泵在输送含有固体颗粒介质等恶劣工况时能进行正常工作的关键所在。

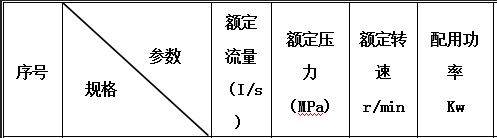

泵的部分性能参数表
该泵在设计时考虑到长轴泵的结构特点、用户的使用条件及对可靠性的要求和市场需求情况,规划泵的口径50mm~300mm;同时由于泵自身的结构特点限制,为确保产品的运行可靠性,对各口径的最大液下长度进行限制,如下表所示:
注:最大液下长度L1指安装基础面至滤网底面的长度,超出范围可定制。
成套供应范围
1、泵
2、电机
3、联轴器、联轴器套
4、底座、地脚螺栓
5、润滑冷却水接管,油位计
6、备件(根据客户需要)
订货须知
1.为了按照使用条件正确选用泵的规格、零部件材料,订货时用户应向我方提供所需的流量及扬程,液下深度、介质情况等相关信息。
2、对原动机有特殊要求时,用户应说明现场条件。
3、若用户对轴封及泄露物有其它要求,订货时应说明。
4、长轴消防泵若需要润滑冷却水,润滑冷却水及其供水系统由用户自备,业务员须与用户就润滑冷却水的供应的压力,流量进行必要沟通,以免造成不必要的误会。
5、长轴泵的装卸,安装应采用专用吊装设备以避免由于吊装不合理造成泵的损坏。
本产品已通过CCCF消防认证 查询网址http://www.cccf.com.cn/net/getReportAndCert.do?enterCertDto.infoId=385559&target=cert
